Hochdruckpumpen
Hochdruckpumpen wurden für Anwendungen entwickelt, bei denen ein Flüssigkeitsdruck von mehr als 6,9 bar benötigt wird, welchen herkömmliche Pumpen entwickeln. Im Vergleich zu einer Standard-Membranpumpe, liefert die Hochdruckpumpe mit einem Verhältnis von 2:1 bis zu 13,8 bar.
Die 3:1 Hochdruckpumpe kann sogar einen Flüssigkeitsdruck bis zu 20,4 bar erzeugen.
Die 3:1 Hochdruckpumpe kann sogar einen Flüssigkeitsdruck bis zu 20,4 bar erzeugen.
Beispielhafte Anwendungsbereiche sind:
- Beschickung von Filterpressen
- Transfer von Farben
- Hochviskose Flüssigkeiten
- Flüssigkeiten mit hohem Feststoffanteil
- Große Förderhöhe/hoher Gegendruck

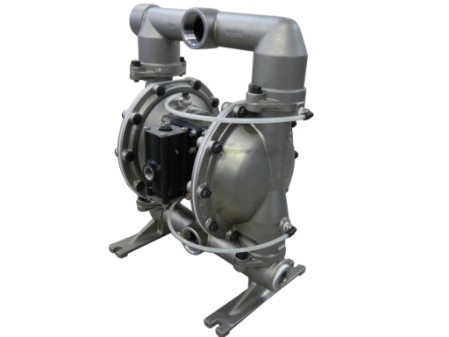

2:1 Übersetzungsverhaltnis - Förderdruck bis 13,8 bar
Durch die Nutzung der effektiven Oberfläche von beider Membranen wird der Ausgangsdruck verdoppelt. So können diese Hochdruckpumpen einen Durchfluss von bis zu 605 Litern/min bei einem Druck von 13,8 bar erzeugen. Die Pumpen sind in der Lage in Applikationen Druckstöße zu liefern, bei denen der Systemdruckverlust hoch ist oder bei denen der Betriebsdruck unter dem gewünschten Betriebspegel liegt.
Eigenschaften
- Hohe Leistung: bis zu 13,8 bar können (bei etwa der halben Fördermenge einer Standard-Membranpumpe) erzeugt werden
- Strukturelle Integrität: Schraubkonstruktion beugt den mit leckenden Bandschellen verbundenen Problemen vor und senkt gleichzeitig die Wartungskosten
- Simul-Shift™ und Quick Dump™ Ventiltechnologie: für einen anlaufsicheren und vereisungsfreien Betrieb
- Intelligentes Design: Modulares Hauptventil für eine einfache Reparatur
- Langlebig: Gefaltete Membranen für eine lange Lebensdauer
Technische Daten
- Max. Förderdruck: 13,8 bar
- Max. Betriebsdruck: 6,9 bar
- Max. Förderleistung: bis 605 L/min.
- Nennweiten: 1 1/2", 2" und 3"
- Gehäuse Werkstoffe: Edelstahl
- Membran Werkstoffe: PTFE, Santoprene oder Hytrel
- Kugel und Ventilsitz Werkstoffe: Edelstahl oder gehärtetes Edelstahl
- Max. Partikelgröße: bis 9,5 mm
Modellnummern: PH15F-BSP-STT-C; PH15F-BSP-SAA-C; PH20F-BSP-STT-C; PH20F-BSP-SAA-C; PH30F-BSP-STT-C; PH30F-BSP-SAA-C

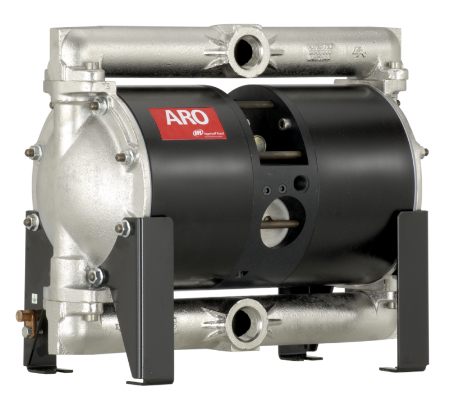

3:1 Übersetzungsverhältnis - Förderdruck bis 20,6 bar
Durch die Nutzung von zwei Arbeitskolben wird der Ausgangsdruck verdreifacht. So kann die PH10A einen Durchfluss von 98,4 Litern/min bei einem Druck von bis zu 20,6 bar erzeugen.
Optimale zum Fördern von Umwälzlacken und High-Solid-Beschichtungen, Druckfarben, Klebstoffen, gefülltem Material, Bohrmörtel, Dichtmassen, zurückgewonnenen Lösungsmitteln und Harzen
Eigenschaften
- Hohe Leistung: bis zu 20,6 bar können (bei etwa der halben Fördermenge einer Standard-Membranpumpe) erzeugt werden
- Betriebssicher
- Außergewöhnliche Materialverträglichkeit
- Einfache Wartung
Technische Daten
- Max. Förderdruck: 20,6 bar
- Max. Betriebsdruck: 6,9 bar
- Max. Förderleistung: 98,4 L/min.
- Nennweite: 1"
- Gehäuse Werkstoffe: Edelstahl
- Membran Werkstoffe: PTFE, Santoprene oder Hytrel
- Kugel und Ventilsitz Werkstoffe: Edelstahl oder gehärtetes Edelstahl
- Max. Partikelgröße: 3,2 mm
- Gewicht: 43 kg
Modellnummern: PH10A-BSS-SST; PH10A-BSS-HHT; PH10A-ASS-SST; PH10A-ASS-HHT
